​رولبرینگ استوانه ای-Cylindrical Roller Bearing​​​​​​​

​مشخصات محصول

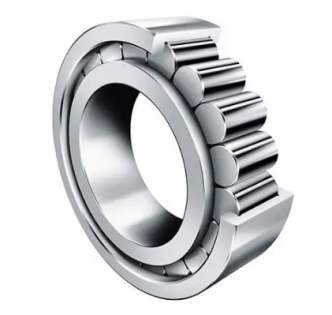

ولبرینگ استوانه ای عناصر غلتان استوانه ای شکل دارد. این رولبرینگ قادر به تحمل وزن بالایی می‌باشد. این رولبرینگ در میان سایر رولبرینگ ها از محبوبیت بیشتری برخوردار است. این نوع رولبرینگ در سایز، انداز و ابعاد گوناگون تولید می‌شود و روانه بازار می‌گردد.
رولرها از مهمترین قطعه های رولبرینگ هستند، که که علت نام گذاری این رولبرینگ می‌باشند. در رولربیرینگ استوانه‌ای قطعه ای که مسئولیت غلتش را بر عهده دارد، استوانه ای شکل می‌باشد. این نوع رولبرینگ در کشور تولید می‌شود و نیازی به وارد کردن این قطعه مهم نیست. این قطعه قیمت زیادی ندارد و به آسانی در بازار پیدا می‌شود.

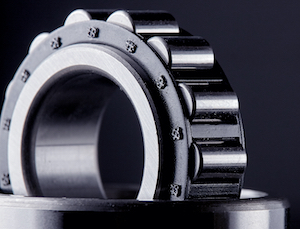

رولبرینگ استوانه‌ای از سه جزء اصلی تشکیل شده است که شامل: رینگ داخلی، رینگ خارجی و رولر (عناصر غلتان) استوانه‌ای می‌شود. رولر ها در بین رینگ داخلی و خارجی قرار گرفته و توسط قفسه یا کیج از یکدیگر جدا می‌شوند و در مسیرهای غلتشی خود حرکت می‌کنند. در بررسی انواع رولبرینگ استوانه‌ای متوجه می‌شویم که امکان جدا شدن رینگ داخلی یا خارجی در انواع مختلف هست و به همین علت، نصب و مونتاژ رولبرینگ بر روی شافت بسیار آسان انجام می‌گیرد. در انواع مختلف رینگ ها فاقد لبه بوده و براحتی جداسازی می‌گردند. عموما در اغلب مدل های رولبرینگ استوانه ای، تحمل بار محوری وجود ندارد یا در یک سمت قابلیت اعمال دارد و بیشتر برای تحمل بارهای شعاعی خالص و بسیار زیاد آماده سازی شده‌اند.​​​​​​​

انواع رولبرینگ استوانه ای

رولبرینگ استوانه ای دارای انواع مختلفی می‌باشد که در ادامه به طور کامل شرح داده می‌شوند.
1-رولبرینگ استوانه ای یک ردیفه
2-رولبرینگ استوانه ای دو ردیفه
3-رولبرینگ استوانه ای حفاظ فلزی
4-رولربیرینگ استوانه‌ای چند ردیفه
5-رولربیرینگ استوانه‌ای پر غلتک تک ردیفه
6-رولربیرینگ استوانه‌ای پر غلتک دو ردیفه
7-رولربیرینگ استوانه‌ای پرغلتک چند ردیفه
8-رولربیرینگ استوانه‌ای کف گرد​​​​​​​

رولبرینگ استوانه ای یک ردیفه

رولبرینگ استوانه ای یک ردیفه بار شعاعی زیادی را تحمل می‌کند. اما اگر حلقه های داخلی و بیرونی آن لبه داشته باشد، علاوه بر تحمل بار شعاعی بار محوری را نیز تحمل می‌کند. از ویژگی های این رولبرینگ می‌توان به موارد زیر اشاره نمود.​​​​​​​

به واسطه داشتن لبه های باز امکان گریس کاری را آسان می‌کند و از اصطکاک آن جلوگیری می‌نماید.
از آنجایی که رینگ های خارجی یا داخلی از یک طرف لبه دارند، قابل تفکیک هستند. این موضوع باعث سهولت کار هنگام وصل کردن می‌شود.
تماس ساچمه ها با لبه ی رولبرینگ باعث می‌شود، بار بیشتری را تحمل کنند.
رولبرینگ استوانه ای یک ردیفه در طرح های مختلف تولید می‌شود. اختلاف این نوع رولبرینگ در طرح لبه های آن می‌باشد، که باعث تفاوت در رولبرینگ استوانه ای می‌شود. از مهمترین طرح این نوع رولبرینگ می‌توان به رولبرینگ هایی که با NU شروع می‌شود، رولبرینگ هایی که با N شروع می‌شود، رولبرینگ هایی که با NJ شروع می‌شود، رولبرینگ هایی که با NUP شروع می‌شود؛ اشاره کرد.​​​​​​​

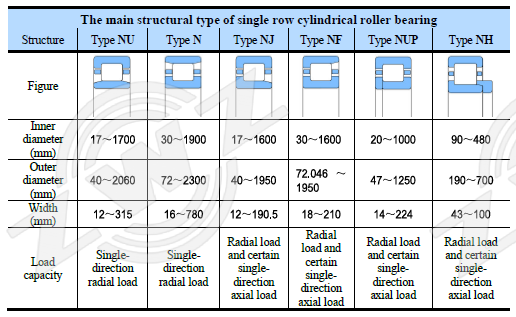

انواع مدل های رولبیرینگ های استوانه‌ای تک ردیفه​​​​​​​

مدل NU
در این مدل رینگ خارجی دارای دو لبه  uشکل بوده و رینگ داخلی آن بدون لبه و تخت است. تحمل بار محوری در دو جهت وجود ندارد  و امکان جابه‌جایی محوری شفت نسبت به نشیمنگاه از هر دو جهت وجود دارد.
مدل N
در این مدل از رولبرینگها، رینگ داخلی دارای دو لبه u شکل بوده و رینگ خارجی آن ها بدون لبه و تخت است. تحمل بار محوری ممکن نیست و امکان جابه‌جایی محوری شافت نسبت به نشیمنگاه از هر دو جهت وجود دارد.
مدل NJ
در این مدل از رولربیرینگها، رینگ خارجی دارای دو لبه یا شانه بوده و رینگ داخلی آن دارای یک لبه یا شانه است. این رولبرینگ ها می‌توانند نیروی محوری شافت را از یک جهت مهار و تحمل کنند.
مدل NUP
در این مدل از رولبرینگ‌های استوانه‌ای تک ردیفه، رینگ های خارجی و داخلی دارای دو لبه می‌باشند که یکی از لبه های رینگ داخلی قابلیت جدا شدن دارند. این نوع رولبرینگ ها را می‌توان به عنوان بیرینگ ثابت (صلب) برای مهار محوری شفت از هر دو جهت به کار گرفت.
هر کدام از این رولبرینگ ها در صنایع و مکان های خاصی استفاده می‌شود. تمام این رولبرینگ ها دارای ویژگی های خاصی هستند و تمامی آنها در ایران تولید می‌شود.​​​​​​​

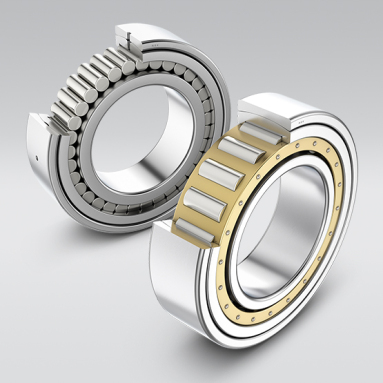

رولربیرینگ پر غلتک استوانه‌ای​​​​​​​

رولبرینگ‌های پرغلتک استوانه‌ای نوعی دیگر از رولبرینگ می‌باشد. نام دیگر این رولربیرینگ استوانه‌ای بدون قفسه می‌باشد. این نوع رولبرینگ تعداد غلتک های زیادی دارد به همین علت پهنای نسبتا زیادی دارد، که باعث می‌شود بار بیشتری را تحمل کند. با تحمل بیشتر بار استفاده از آن نیز بیشتر می‌شود.این رولبرینگ انواع مختلفی دارد، که از شناخته شده ترین آنها می‌توان به یک ردیفه، دو ردیفه، چند ردیفه اشاره کرد. هر کدام از این رولبرینگ ها برای فعالیتی تولید شده اند. رولبرینگ های پر غلتک استوانه ای دارای طرح های گوناگونی می‌باشد که در ادامه به آنها اشاره می‌شود.
طرح NCF
طرح NJ​​​​​​​

رولبرینگ استوانه ای دو ردیفه​​​​​​​

زمانی که بحث از قدرت بالا در تحمل بار به وجود می‌آید، تنها اسمی که در ذهن افراد مطرح می‌شود؛ رولبرینگ استوانه ای دو ردیفه می‌باشد. این رولبرینگ در تحمل بار بسیار قوی است و در اکثر وسایل بزرگ و سنگین از این رولبرینگ استفاده می‌شود.
این رولبرینگ برای نصب فضای کمی نیاز دارد و همین موضوع باعث محبوبیت این نوع رولبرینگ در صنعت شده است. رولبرینگ استوانه ای دو ردیفه در برندهای مختلفی تولید و روانه بازار می‌شود. این قطعه از جنس فولاد ضد زنگ می‌باشد، دارای حداکثر عناصر غلتان استوانه ای می‌باشد و همین موضوع باعث شده که با گریس کاری و روغن کاری منظم طول عمر بیشتری خواهد داشت و دچار زنگ زدگی و خوردگی نمی‌شود.
از رولبرینگ استوانه ای دو ردیفه در لوازم کشاورزی، صنعتی و غیره استفاده می‌شود. این رولبرینگ توانایی تحمل بار زیادی دارد و در لوازم پرکاربرد و سنگین کشاورزی و صنعتی کاربرد داشته و به آسانی قابل تعویض می‌باشد.
این نوع رولبرینگ دارای انواع مختلفی می‌باشد و در طرح های متفاوت تولید می‌شود. همین تنوع باعث می‌شود تا همه افراد برای هر نوع وسیله ای از این قطعه استفاده کنند. همین موضوع کار را برای تولید کنندگان وسایل صنعتی، هوایی، کشتی سازی، کشاورزی و غیره آسان می‌کند.​​​​​​​

رولربیرینگ استوانه‌ای کفگرد​​​​​​​

یکی دیگر از انواع رولبرینگ ها، رولبرینگ استوانه ای کف گرد می‌باشد. این نوع رولبرینگ دارای ویژگی های منحصر به خود هستند و برای کار های خاصی تولید می‌شوند. به طور معمول این نوع رولبرینگ از یک واشرشفت، غلتک استوانه ای و واشر محافظ تشکیل می‌شود.
به این نکته توجه نماید که استفاده کردن از اصطلاحاتی همچون رینگ داخلی و خارجی برای این محصول درست نیست. این رولبرینگ به نحوی قرار می‌گیرد که بیرنگ ها بتوانند بارهای محوری مناسب را تحمل کنند.
معمولا این رولبرینگ با عنوان سری 8000 شناخته شده است. هر کدام از این رولبرینگ ها دارای کد فنی مشخص می‌باشند، که باعث می‌شود به راحتی تفکیک شوند. بیرینگ ها برای تحمل کردن بار محوری ساخته شده اند، به همین علت نمی‌توانند بار شعاعی را تحمل کنند. ذکر این نکته خالی از لطف نیست که این برینگ ها زاویه حساس دارند و باید به خوبی از آنها مراقبت کرد.
زمانی که مکان نصب رولبرینگ خوب باشد، می‌توان واشر شفت و محافظ را حذف نمود. برای این کار باید مکان نصب رولبرینگ صاف و مناسب باشد که با گذشت زمان دچار آسیب نشود. رولربیرینگ استوانه‌ای کف گرد دارای انواع مختلفی می‌باشد، که از شناخته شده ترین آنها رولبرینگ استوانه ای کف گرد یک ردیفه و رولبرینگ استوانه ای کف گرد دو ردیفه می‌باشد. هر کدام از این نوع ها برای مکان و شرایط خاص طراحی و تولید شده اند.
رولبرینگ استوانه ای یک ردیفه: این نوع رولبرینگ برای یک جهت استفاده می‌شود. به عبارت دیگر نیروی محوری را در یک جهت تحمل می‌کند.
رولبرینگ استوانه ای کف گرد دو ردیفه: این نوع رولبرینگ برای دو جهت استفاده می‌شود. به عبارت دیگر نیروی محوری را در دو جهت تحمل می‌کند.​​​​​​​
