​بلبرینگ شیار عمیق-Deep Groove Ball Bearing

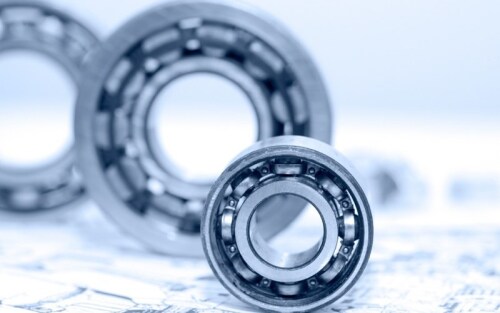

بلبرینگ شیار عمیق (Deep Groove Ball Bearing) یکی از پرکاربردترین انواع بلبرینگ‌های غلتشی است که به دلیل ساختار ساده، اصطکاک پایین، قابلیت کار در سرعت‌های بالا و تنوع گسترده در ابعاد و طراحی، در طیف وسیعی از ماشین‌آلات و تجهیزات صنعتی مورد استفاده قرار می‌گیرد.
این نوع بلبرینگ از یک رینگ داخلی، رینگ خارجی، ساچمه‌ها و قفسه تشکیل شده است. مسیر غلتش عمیق و پیوسته در رینگ‌های داخلی و خارجی باعث می‌شود ساچمه‌ها به‌خوبی در مسیر خود قرار گرفته و بیرینگ علاوه بر بارهای شعاعی، بتواند مقدار قابل توجهی بار محوری را نیز در هر دو جهت تحمل کند.​​​​​​​

ویژگی‌های بلبرینگ شیار عمیق

بلبرینگ‌های شیار عمیق به دلیل طراحی استاندارد و عملکرد قابل اعتماد، یکی از انتخاب‌های اصلی در بسیاری از کاربردهای صنعتی و عمومی هستند.
مهم‌ترین ویژگی‌های این نوع بیرینگ عبارت‌اند از:
طراحی ساده و مستحکم
اصطکاک پایین
قابلیت کار در سرعت‌های بالا
توانایی تحمل بارهای شعاعی
قابلیت تحمل بار محوری در هر دو جهت
عملکرد مناسب در شرایط کاری مختلف
نیاز نسبتاً کم به تعمیر و نگهداری
تنوع بسیار زیاد در ابعاد و طراحی
قابلیت تولید با انواع قفسه و آب‌بندی
نصب و استفاده آسان
بلبرینگ شیار عمیق در بسیاری از کاربردها به دلیل ترکیب مناسب سرعت، ظرفیت باربری، عمر کاری و قیمت، یکی از اقتصادی‌ترین گزینه‌های بیرینگ محسوب می‌شود.​​​​​​​

انواع بلبرینگ شیار عمیق

بلبرینگ‌های شیار عمیق بر اساس نوع آب‌بندی، قفسه، تعداد ردیف ساچمه و طراحی داخلی به انواع مختلفی تقسیم می‌شوند.

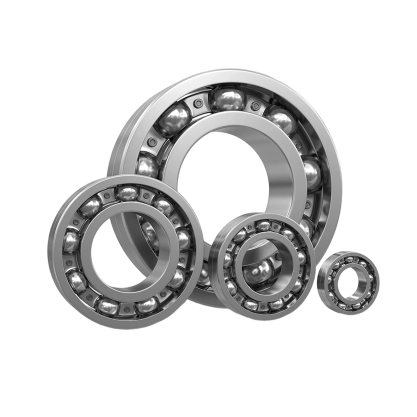

1. بلبرینگ شیار عمیق باز
Open Deep Groove Ball Bearing
این مدل فاقد آب‌بند یا محافظ جانبی است و اجزای داخلی بیرینگ در معرض محیط قرار دارند.
بلبرینگ‌های باز معمولاً در تجهیزاتی استفاده می‌شوند که امکان روانکاری مجدد وجود دارد و شرایط محیطی به‌گونه‌ای نیست که ورود آلودگی به داخل بیرینگ مشکل‌ساز شود.

2. بلبرینگ شیار عمیق با محافظ فلزی
Shielded Deep Groove Ball Bearing
در این مدل از محافظ فلزی برای کاهش ورود گردوغبار و آلودگی به داخل بیرینگ استفاده می‌شود. این نوع معمولاً با پسوندهایی مانند ZZ یا 2Z در سیستم‌های نام‌گذاری مختلف مشخص می‌شود.
بلبرینگ‌های دارای محافظ فلزی در موتورهای الکتریکی، فن‌ها، پمپ‌ها و تجهیزات عمومی کاربرد زیادی دارند.

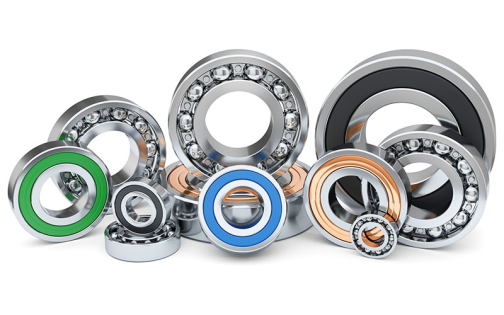

3. بلبرینگ شیار عمیق آب‌بندی‌شده
Sealed Deep Groove Ball Bearing
این نوع بلبرینگ دارای آب‌بند در یک یا دو طرف است و معمولاً با پسوندهایی مانند 2RS یا کدهای مشابه مشخص می‌شود.
آب‌بندها از ورود گردوغبار، رطوبت و آلودگی به داخل بیرینگ جلوگیری کرده و به حفظ روانکار کمک می‌کنند.
این نوع برای کاربردهایی که دسترسی به بیرینگ دشوار است یا نیاز به روانکاری مجدد محدود است، گزینه مناسبی محسوب می‌شود.

4. بلبرینگ شیار عمیق یک ردیفه
Single Row Deep Groove Ball Bearing
بلبرینگ شیار عمیق یک ردیفه رایج‌ترین نوع این خانواده است و در طیف بسیار گسترده‌ای از ماشین‌آلات صنعتی و عمومی مورد استفاده قرار می‌گیرد.
این بیرینگ می‌تواند بار شعاعی و مقدار مشخصی بار محوری را در هر دو جهت تحمل کند.
​​​​​​​
5. بلبرینگ شیار عمیق دو ردیفه
Double Row Deep Groove Ball Bearing
در این نوع، دو ردیف ساچمه در داخل بیرینگ قرار گرفته است. این طراحی ظرفیت باربری شعاعی بالاتری نسبت به نوع یک ردیفه ایجاد می‌کند و برای کاربردهایی که فضای نصب محدود است اما نیاز به ظرفیت بار بیشتری وجود دارد، مورد استفاده قرار می‌گیرد.

ظرفیت تحمل بار بلبرینگ شیار عمیق

بلبرینگ شیار عمیق در درجه اول برای تحمل بار شعاعی طراحی شده است، اما به دلیل شکل عمیق مسیر غلتش می‌تواند بارهای محوری را نیز در هر دو جهت تحمل کند.
مقدار بار محوری قابل تحمل به عواملی مانند:
اندازه بیرینگ
مقدار بار شعاعی
لقی داخلی
سرعت دوران
شرایط روانکاری
نوع آب‌بندی
طراحی داخلی بیرینگ
بستگی دارد.
در کاربردهایی که بار محوری بسیار زیاد است، معمولاً باید از بیرینگ‌هایی که به‌طور تخصصی برای تحمل بار محوری طراحی شده‌اند یا از ترکیب مناسب چند بیرینگ استفاده کرد.​​​​​​​

مزایای بلبرینگ شیار عمیق

سرعت دوران بالا
تماس نقطه‌ای ساچمه‌ها با مسیر غلتش باعث می‌شود بلبرینگ شیار عمیق قابلیت کار در سرعت‌های نسبتاً بالا را داشته باشد.
اصطکاک پایین
طراحی ساچمه‌ای و ساختار دقیق مسیر غلتش باعث کاهش اصطکاک و تولید حرارت در شرایط کاری مناسب می‌شود.
تحمل بار ترکیبی
بلبرینگ شیار عمیق علاوه بر بار شعاعی، می‌تواند بار محوری را در هر دو جهت تحمل کند و به همین دلیل برای بسیاری از کاربردهای ترکیبی مناسب است.
تنوع بالا
این بیرینگ‌ها در قطرها، ابعاد، لقی‌ها، نوع قفسه و سیستم‌های آب‌بندی متنوع تولید می‌شوند و امکان انتخاب مدل مناسب برای طیف گسترده‌ای از تجهیزات وجود دارد.
نگهداری آسان
در مدل‌های آب‌بندی‌شده، بیرینگ معمولاً با گریس مناسب روانکاری اولیه می‌شود و نیاز به روانکاری مجدد در طول عمر کاری کاهش می‌یابد.​​​​​​​

کاربردهای بلبرینگ شیار عمیق

بلبرینگ‌های شیار عمیق در بسیاری از صنایع و تجهیزات مورد استفاده قرار می‌گیرند. مهم‌ترین کاربردهای آن‌ها عبارت‌اند از:
موتورهای الکتریکی
ژنراتورها
پمپ‌ها
فن‌ها و دمنده‌ها
گیربکس‌ها
کمپرسورها
نوار نقاله‌ها
ماشین‌آلات صنعتی
ماشین‌آلات کشاورزی
تجهیزات انتقال قدرت
ماشین‌آلات نساجی
تجهیزات پزشکی
لوازم خانگی
تجهیزات الکتریکی
ماشین‌آلات عمومی
به دلیل قابلیت کار در سرعت بالا و ساختار ساده، بلبرینگ شیار عمیق یکی از پرمصرف‌ترین انواع بیرینگ در موتورهای الکتریکی و تجهیزات دوار محسوب می‌شود.​​​​​​​
