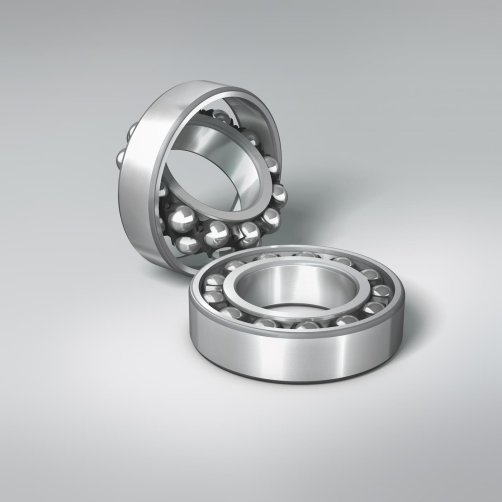

​بلبرینگ خود تنظیم-Self-Aligning Ball Bearing

بلبرینگ خودتنظیم (Self-Aligning Ball Bearing) یکی از انواع بلبرینگ‌های شعاعی است که به‌دلیل طراحی ویژه مسیر غلتش رینگ خارجی، قابلیت جبران انحراف و ناهم‌راستایی جزئی بین شفت و هوزینگ را دارد. این ویژگی باعث می‌شود بلبرینگ خودتنظیم در تجهیزاتی که احتمال خم‌شدن شفت، تغییر موقعیت هوزینگ یا خطاهای جزئی در نصب وجود دارد، عملکرد قابل اعتمادی داشته باشد.
در بلبرینگ‌های معمولی، ناهم‌راستایی بین شفت و هوزینگ می‌تواند باعث افزایش تنش در مسیر غلتش، توزیع نامناسب بار و کاهش عمر بیرینگ شود. در مقابل، ساختار کروی مسیر غلتش رینگ خارجی در بلبرینگ خودتنظیم امکان می‌دهد مجموعه رینگ داخلی و ساچمه‌ها نسبت به رینگ خارجی تا حد مشخصی تغییر زاویه داشته باشند.​​​​​​​

ساختار بلبرینگ خودتنظیم

بلبرینگ خودتنظیم معمولاً از اجزای زیر تشکیل می‌شود:
رینگ داخلی
رینگ خارجی با مسیر غلتش کروی
ساچمه‌ها
قفسه

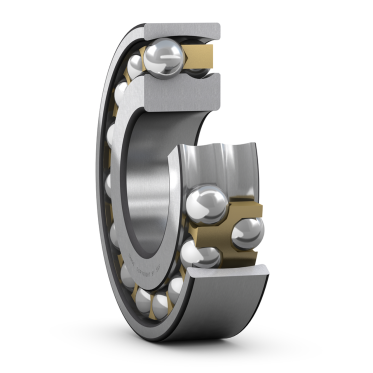

مسیر غلتش کروی رینگ خارجی، مهم‌ترین ویژگی این نوع بیرینگ است. این طراحی امکان خودتنظیمی بیرینگ را فراهم کرده و باعث می‌شود خطای جزئی هم‌راستایی در سیستم، تأثیر کمتری بر عملکرد بیرینگ داشته باشد.​​​​​​​

ویژگی‌های بلبرینگ خودتنظیم

مهم‌ترین ویژگی‌های Self-Aligning Ball Bearing عبارت‌اند از:
قابلیت جبران ناهم‌راستایی بین شفت و هوزینگ
عملکرد مناسب در شرایطی که احتمال انحراف شفت وجود دارد
کاهش حساسیت بیرینگ به خطاهای جزئی نصب
قابلیت تحمل بارهای شعاعی
توانایی تحمل مقدار محدودی بار محوری
اصطکاک نسبتاً پایین
قابلیت کار در سرعت‌های نسبتاً بالا
مناسب برای شفت‌هایی که ممکن است تحت خمش قرار گیرند
کاهش احتمال ایجاد تنش‌های اضافی ناشی از ناهم‌راستایی
​​​​​​​
با وجود قابلیت خودتنظیمی، این بیرینگ برای جبران ناهم‌راستایی‌های بسیار زیاد طراحی نشده است و در شرایطی که زاویه انحراف قابل توجه باشد، باید از بیرینگ‌های مناسب‌تری مانند رولبرینگ‌های کروی استفاده شود.
انواع بلبرینگ خودتنظیم​​​​​​​

انواع بلبرینگ خودتنظیم

بلبرینگ‌های خودتنظیم را می‌توان بر اساس طراحی رینگ داخلی، روش نصب و نوع آب‌بندی به گروه‌های مختلفی تقسیم کرد.

1. بلبرینگ خودتنظیم با سوراخ استوانه‌ای
Self-Aligning Ball Bearing with Cylindrical Bore
این نوع دارای سوراخ داخلی استوانه‌ای بوده و مستقیماً روی شفت با تلرانس مناسب نصب می‌شود.
این مدل در ماشین‌آلات عمومی، تجهیزات انتقال قدرت، فن‌ها، نوار نقاله‌ها و بسیاری از کاربردهای صنعتی مورد استفاده قرار می‌گیرد.

2. بلبرینگ خودتنظیم با سوراخ مخروطی
Self-Aligning Ball Bearing with Tapered Bore
این نوع دارای سوراخ داخلی مخروطی است و معمولاً با استفاده از بوش رابط (Adapter Sleeve) روی شفت نصب می‌شود.
استفاده از بوش رابط امکان نصب و دمونتاژ آسان‌تر بیرینگ را فراهم کرده و در بسیاری از ماشین‌آلات صنعتی که نیاز به سرویس و تعویض دوره‌ای بیرینگ دارند، مزیت مهمی محسوب می‌شود.

3. بلبرینگ خودتنظیم آب‌بندی‌شده
برخی مدل‌های بلبرینگ خودتنظیم با آب‌بندهای یکپارچه تولید می‌شوند. این آب‌بندها از ورود گردوغبار، رطوبت و آلودگی‌های محیطی به داخل بیرینگ جلوگیری کرده و به حفظ روانکار کمک می‌کنند.
این مدل‌ها برای کاربردهایی که شرایط محیطی آلوده است و دسترسی به بیرینگ برای روانکاری مجدد دشوار است، گزینه مناسبی هستند.​​​​​​​

قابلیت خودتنظیمی بلبرینگ

مهم‌ترین تفاوت بلبرینگ خودتنظیم با بسیاری از بلبرینگ‌های معمولی، قابلیت جبران ناهم‌راستایی است.
در زمان کارکرد ماشین‌آلات، عواملی مانند:
خم‌شدن شفت تحت بار
خطای نصب
تغییر شکل هوزینگ
خطای ماشین‌کاری
انبساط حرارتی
تغییر موقعیت نسبی شفت و هوزینگ
می‌توانند باعث ایجاد ناهم‌راستایی شوند.
بلبرینگ خودتنظیم می‌تواند تا حد مشخصی این انحراف را جبران کند و در نتیجه از ایجاد بارهای اضافی و تمرکز تنش در بیرینگ جلوگیری نماید.​​​​​​​

ظرفیت باربری بلبرینگ خودتنظیم

بلبرینگ‌های خودتنظیم عمدتاً برای بارهای شعاعی طراحی شده‌اند و می‌توانند مقدار محدودی بار محوری را نیز تحمل کنند.
به دلیل شکل مسیر غلتش و طراحی ساچمه‌ها، ظرفیت باربری آن‌ها در مقایسه با بسیاری از رولبرینگ‌های کروی با ابعاد مشابه کمتر است. بنابراین در کاربردهایی که بار شعاعی بسیار سنگین وجود دارد، باید ظرفیت باربری و عمر مورد نیاز به‌صورت دقیق محاسبه شود.

کاربردهای بلبرینگ خودتنظیم
​​​​​​​
بلبرینگ‌های خودتنظیم در ماشین‌آلات و صنایع مختلف کاربرد دارند. برخی از مهم‌ترین موارد استفاده عبارت‌اند از:
نوار نقاله‌ها
فن‌ها و دمنده‌های صنعتی
ماشین‌آلات نساجی
ماشین‌آلات کشاورزی
تجهیزات انتقال قدرت
ماشین‌آلات چاپ
تجهیزات بسته‌بندی
پمپ‌ها
ماشین‌آلات چوب و کاغذ
ماشین‌آلات عمومی صنعتی
تجهیزات حمل مواد
شفت‌های انتقال قدرت
این بیرینگ‌ها به‌خصوص در تجهیزاتی که احتمال خطای نصب یا انحراف شفت وجود دارد، می‌توانند انتخاب مناسبی باشند.​​​​​​​

مزایای استفاده از بلبرینگ خودتنظیم

استفاده از Self-Aligning Ball Bearing در کاربرد مناسب می‌تواند مزایای متعددی داشته باشد:

جبران ناهم‌راستایی
قابلیت خودتنظیمی باعث می‌شود بیرینگ بتواند خطاهای جزئی در راستای شفت و هوزینگ را جبران کند.

کاهش حساسیت به خطای نصب
در تجهیزاتی که دستیابی به هم‌راستایی کامل دشوار است، استفاده از بلبرینگ خودتنظیم می‌تواند ریسک ایجاد بارهای اضافی ناشی از نصب نامناسب را کاهش دهد.

عملکرد مناسب در شفت‌های انعطاف‌پذیر
در برخی کاربردها شفت تحت بار دچار مقدار مشخصی خمش می‌شود. بلبرینگ خودتنظیم می‌تواند تا حد مشخصی با این تغییر وضعیت سازگار شود.

سرعت مناسب
به دلیل استفاده از ساچمه به‌عنوان عنصر غلتشی، بلبرینگ‌های خودتنظیم در مقایسه با بسیاری از رولبرینگ‌های خودتنظیم قابلیت کار در سرعت‌های بالاتری دارند.​​​​​​​
