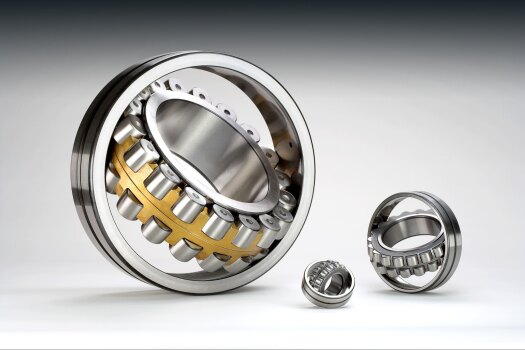

​​​​​رولبرینگ بشکه ای(کروی)-Spherical Roller Bearing
​​​​​​​

رولبرینگ های بشکه ای دارای دو ردیف غلتک کروی هستند که یک حلقه بیرونی دارای یک شیار کروی مقعر مشترک و یک حلقه داخلی دارای دو شیار مقعر با زاویه نسبت به محور یاتاقان است. یاتاقان‌های غلتکی خودتنظیم, خودتنظیم هستند و تحت تأثیر عدم تراز شفت یا خمیدگی شفت قرار نمی‌گیرند و در نتیجه خطاهای هم‌مرکزی ناشی از این عوامل را جبران می‌کنند. این یاتاقان‌ها می‌توانند بارهای شعاعی و بارهای محوری دو جهته و همچنین بارهای ترکیبی را تحمل کنند و ظرفیت حمل بار بالا و مقاومت عالی در برابر لرزش و ضربه را نشان می‌دهند. یاتاقان‌های غلتکی کروی که به طور گسترده در صنایع مختلف مانند فولاد، معدن، کاغذسازی، دریایی، ماشین‌آلات نساجی، کارخانه‌های زغال سنگ و تولید برق مورد استفاده قرار می‌گیرند، به عنوان یکی از گسترده‌ترین انواع یاتاقان در صنعت مکانیک شناخته می‌شوند.​​​​​​​

مشخصات محصول:

بیرینگ های مخصوص ماشین‌آلات ارتعاشی دارای ابعاد خارجی استاندارد هستند و حلقه داخلی آنها دارای دنده‌های مرکزی ثابت برای تحمل بارهای محوری است. قفس از یک طراحی ساختاری ویژه با هدایت دو جهته برای قطرهای داخلی و خارجی استفاده می‌کند که فاصله بین راهنماها و میزان حرکت قفس نسبت به حلقه‌های داخلی و خارجی را کنترل می‌کند و در نتیجه مقاومت در برابر ارتعاش و میرایی را فراهم می‌کند. این یاتاقان‌ها با سوراخ‌های استوانه‌ای یا مخروطی موجود هستند.

ساختار VB یک طراحی یاتاقان جدید توسعه یافته توسط ZWZ است که به طور خاص برای ماشین‌آلات ارتعاشی اصلی طراحی شده است و همچنین برای تجهیزات مکانیکی عمومی مناسب است. ویژگی‌های آن شامل ظرفیت بار بالا، مقاومت در برابر ضربه، مقاومت در برابر ارتعاش، اصطکاک کم، افزایش دمای پایین و عمر طولانی است. پسوند «VB» برای اشاره به یاتاقان‌های غلتکی خودتنظیم برای صفحات ارتعاشی، همانطور که در شکل نشان داده شده است، استفاده می‌شود.

محدوده ابعاد، d: 80~190 میلی‌متر، D: 170~340 میلی‌متر، B: 58~120 میلی‌متر.

رولبرینگ های بشکه ای برای ماشین‌آلات ارتعاشی

برای یاتاقان‌هایی که تحت بارهای سنگین، شرایط کاری سخت یا با الزامات آب‌بندی خاص کار می‌کنند، می‌توان یاتاقان‌های غلتکی خودتنظیم با حلقه‌های آب‌بندی با اتصالات قاب فولادی در هر دو طرف را ارائه داد. یاتاقان‌های غلتکی کروی آب‌بندی شده شامل انواعی با قفس یکپارچه از نوع CA، آب‌بندی شده بر اساس نوع CB و آب‌بندی شده بر اساس نوع CC هستند. حلقه آب‌بندی در انتهای بالایی حلقه بیرونی یاتاقان نصب شده است و بدون حرکت نسبی همراه با حلقه بیرونی می‌چرخد. لبه پایینی آن با شیار حلقه داخلی تماس دارد. این آب‌بندی قاب فولادی مقاوم در برابر خوردگی و پیری است. این نوع آب‌بندی معمولاً در دستگاه‌های کشش آسانسور استفاده می‌شود. این نوع آب‌بندی به طور مؤثر از ورود ناخالصی‌ها و نشت گریس جلوگیری می‌کند.​​​​​​​

رولبرینگ بشکه ای آب‌بندی شده ( Sealed)

یاتاقان غلتکی کروی نوع SDB نوع جدیدی از یاتاقان غلتکی شعاعی است که از یاتاقان‌های غلتکی استوانه‌ای و یاتاقان‌های غلتکی کروی توسعه یافته است. این یاتاقان می‌تواند به طور خودکار ترازبندی را تنظیم کرده و جابجایی محوری قابل توجهی را در خود جای دهد. یاتاقان غلتکی کروی تک ردیفه مجهز به غلتک‌های متقارن کمی خمیده است. شیارهای حلقه‌ها کمی مقعر هستند و شیار حلقه بیرونی دارای شیارهایی در یک یا هر دو طرف است تا در صورت نیاز، نصب حلقه‌های قفل فنری یا آب‌بندها را در خود جای دهد. این نوع یاتاقان دارای قابلیت‌های خودتنظیمی و درجه خاصی از ظرفیت جابجایی محوری است. این نوع یاتاقان در درجه اول در تجهیزاتی مانند بخش سکتور در کارخانه فولاد و در صنعت نساجی استفاده می‌شود. شکل ساختاری اصلی در شکل نشان داده شده است.

محدوده ابعاد، d: 75~220 میلی‌متر، D: 105~340 میلی‌متر، B: 40~90 میلی‌متر.​​​​​​​

رولبرینگ بشکه ای نوع SDB​​​​​​​

رولبرینگ بشکه ای چند تکه​​​​​​​​​​​​​​ ( Split)

این نوع یاتاقان عمدتاً در مکان‌هایی که دسترسی دشوار است یا در موقعیت‌هایی که از یاتاقان‌های جدانشدنی استفاده می‌شود، استفاده می‌شود که نیاز به زمان و نیروی انسانی قابل توجهی برای نگهداری یا تعویض دارد و منجر به هزینه‌های بالای از کارافتادگی می‌شود.

به عنوان مثال می‌توان به میل‌لنگ‌ها یا شفت‌های بلند اشاره کرد.

ZWZ می‌تواند طرح‌های مختلفی از یاتاقان‌های غلتکی کروی شکاف‌دار را بر اساس نیاز کاربر ارائه دهد. برای برآورده کردن الزامات نصب، این نوع یاتاقان معمولاً دارای ویژگی‌هایی مانند حلقه‌های داخلی و خارجی شکاف‌دار است که یک حلقه داخلی گسترده شامل حلقه‌های گیره در دو طرف است و تنظیم و تراز مناسب را تضمین می‌کند.

یاتاقان‌های غلتکی کروی شکاف‌دار با پسوند "D" مشخص می‌شوند.

محدوده ابعاد، d: 110~1320 میلی‌متر، D: 180~1720 میلی‌متر، B: 69~580 میلی‌متر.​​​​​​​
