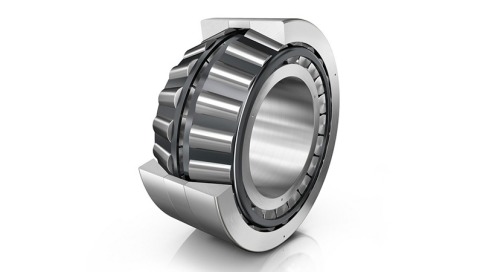

​رولبرینگ مخروطی-Tapered Roller Bearing​​​​​​​

بیرینگ‌های غلتکی مخروطی دارای رینگ داخلی و خارجی مخروطی‌شکل هستند و غلتک‌های مخروطی بین سطوح غلتش این دو رینگ قرار گرفته‌اند. اگر سطوح مخروطی رینگ‌های داخلی و خارجی امتداد داده شوند، در نقطه‌ای روی محور بیرینگ به یکدیگر می‌رسند.
بیرینگ‌های غلتکی مخروطی عمدتاً برای تحمل بارهای ترکیبی شعاعی و محوری به کار می‌روند، که معمولاً بار شعاعی سهم غالب را دارد. ظرفیت تحمل بار محوری بیرینگ به زاویه تماس (Contact Angle) بستگی دارد؛ هرچه زاویه تماس بزرگ‌تر باشد، ظرفیت تحمل بار محوری نیز بیشتر خواهد بود.
بیرینگ‌های غلتکی مخروطی از نوع قابل تفکیک (Separable) هستند. مجموعه رینگ داخلی، غلتک‌ها و قفسه می‌تواند به‌صورت جداگانه از رینگ خارجی نصب شود.
این بیرینگ‌ها می‌توانند جابه‌جایی محوری شفت یا هوزینگ را در یک جهت محدود کرده و از ایجاد انحراف یا کجی بین شفت و سوراخ هوزینگ جلوگیری کنند. تحت تأثیر بارهای شعاعی، ممکن است نیروهای محوری اضافی نیز ایجاد شوند؛ بنابراین معمولاً در دو تکیه‌گاه بیرینگ، رینگ‌های داخلی و خارجی باید به‌گونه‌ای نصب شوند که سطوح انتهایی متناظر آن‌ها در جهت مخالف یکدیگر قرار گیرند.
بیرینگ‌های غلتکی مخروطی در صنایع و تجهیزات مختلفی کاربرد دارند، از جمله:
چرخ‌های جلو و عقب خودرو
گیربکس‌ها و سیستم‌های انتقال قدرت
دیفرانسیل خودرو
شفت‌های چرخ‌دنده کوچک
اسپیندل ماشین‌ابزار
ماشین‌آلات راه‌سازی و ساختمانی
ماشین‌آلات کشاورزی سنگین
واحدهای کاهنده سرعت در وسایل نقلیه ریلی
واحدهای کاهنده سرعت کوچک در غلتک‌های نورد​​​​​​​

مشخصات محصول

انواع رولبرینگ مخروطی

رولبرینگ‌های مخروطی را می‌توان بر اساس تعداد ردیف غلتک‌ها و نوع طراحی به چند گروه اصلی تقسیم کرد:

1. رولبرینگ مخروطی یک ردیفه (Single Row Tapered Roller Bearing)
این نوع، رایج‌ترین ساختار رولبرینگ مخروطی است و برای تحمل بارهای ترکیبی شعاعی و محوری در یک جهت مورد استفاده قرار می‌گیرد. رولبرینگ‌های مخروطی یک ردیفه معمولاً در چرخ خودرو، گیربکس، ماشین‌آلات صنعتی و تجهیزات انتقال قدرت کاربرد دارند.


​​​​​​​


​​​​​​​

2. رولبرینگ مخروطی دو ردیفه (Double Row Tapered Roller Bearing)
این بیرینگ دارای دو ردیف غلتک مخروطی است و نسبت به نوع یک ردیفه، ظرفیت بالاتری برای تحمل بارهای شعاعی و محوری دارد. طراحی دو ردیفه امکان تحمل بار محوری در هر دو جهت را فراهم می‌کند و در گیربکس‌ها، ماشین‌آلات صنعتی، محورهای خودرو و تجهیزات سنگین مورد استفاده قرار می‌گیرد.





​​​​​​​

3. رولبرینگ مخروطی چهار ردیفه (Four Row Tapered Roller Bearing)
رولبرینگ‌های مخروطی چهار ردیفه برای شرایطی طراحی شده‌اند که بارهای بسیار سنگین به بیرینگ وارد می‌شود. این نوع بیرینگ‌ها به‌طور گسترده در صنعت فولاد، خطوط نورد، رول‌های کاری و پشتیبان، تجهیزات سنگین و ماشین‌آلات صنعتی استفاده می‌شوند. ظرفیت باربری بسیار بالا و توانایی تحمل بارهای ترکیبی، از مهم‌ترین ویژگی‌های این نوع بیرینگ است.






​​​​​​​
​​​​​​​
4. رولبرینگ مخروطی دوبل و جفت‌شده (Matched / Paired Tapered Roller Bearings)
در این نوع، دو رولبرینگ مخروطی به‌صورت جفت در کنار یکدیگر نصب می‌شوند تا ظرفیت تحمل بار و توانایی کنترل بارهای محوری افزایش پیدا کند. نوع چیدمان بیرینگ‌ها می‌تواند بر عملکرد مجموعه و ظرفیت تحمل بار محوری تأثیر مستقیم داشته باشد​​​​​​​

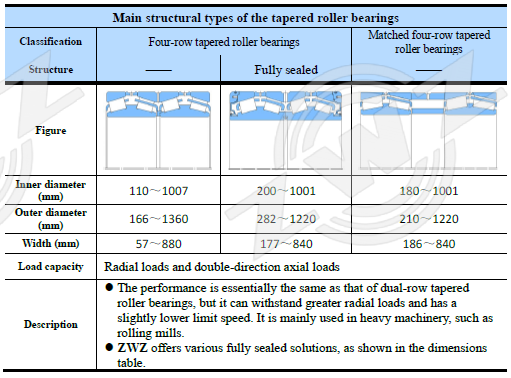

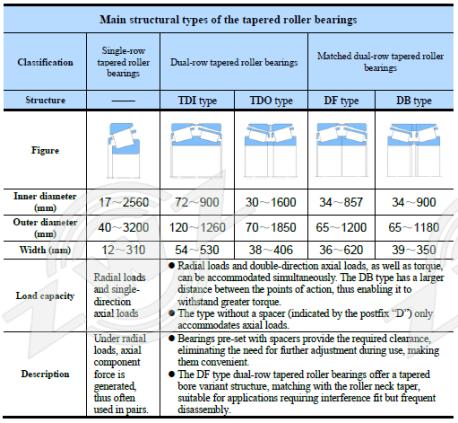

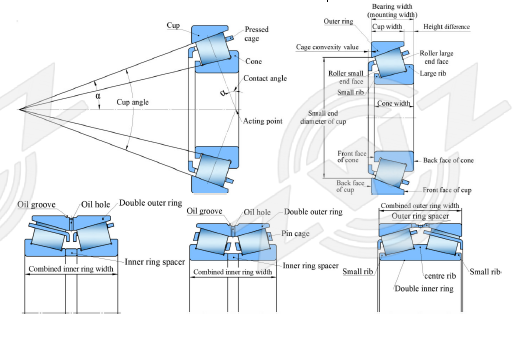

ساختار انواع رولبرینگ های مخروطی ZWZ
