انتخاب بیرینگ مناسب یکی از مهمترین عوامل در افزایش عمر تجهیزات صنعتی، کاهش خرابی و جلوگیری از توقف ناخواسته ماشینآلات است. انتخاب بیرینگ فقط بر اساس قطر شفت یا ابعاد ظاهری انجام نمیشود؛ عواملی مانند نوع و مقدار بار، سرعت دوران، دمای کاری، شرایط روانکاری، میزان ناهممحوری، فضای نصب، نوع بارگذاری و عمر مورد انتظار نیز باید در نظر گرفته شوند.
در این راهنما، مهمترین عوامل انتخاب بیرینگ صنعتی را بررسی میکنیم و توضیح میدهیم برای هر شرایط کاری چه نوع بیرینگ میتواند گزینه مناسبتری باشد.

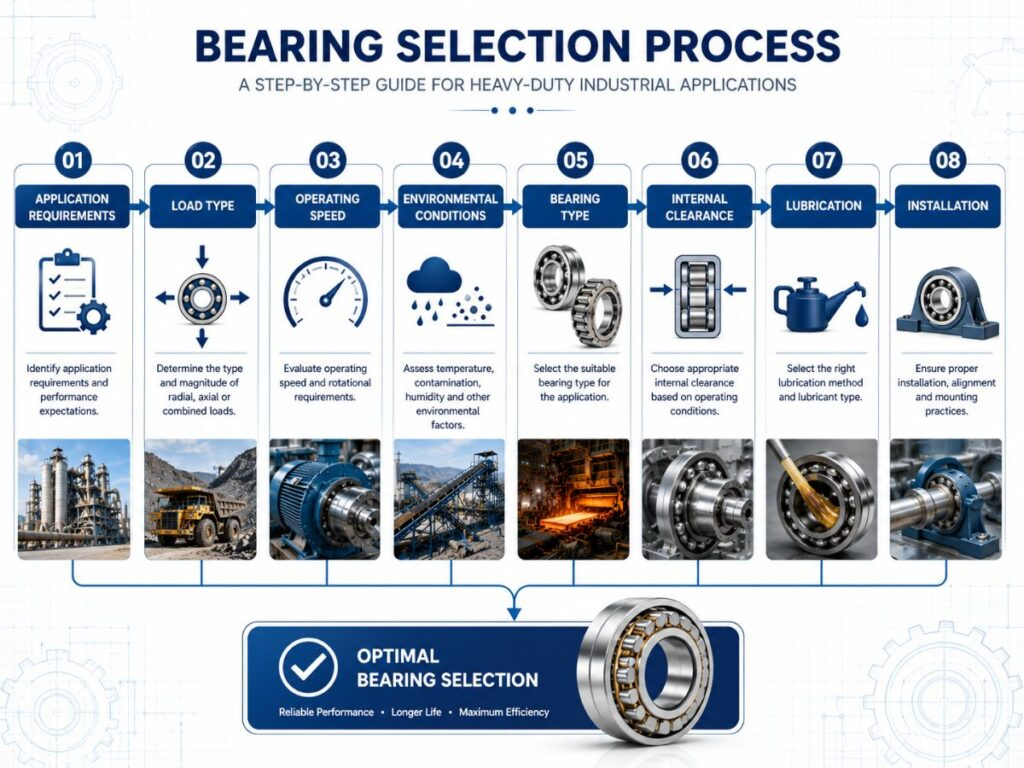

انتخاب بیرینگ صنعتی بر چه اساسی انجام میشود؟
برای انتخاب صحیح بیرینگ باید ابتدا شرایط واقعی کارکرد تجهیز مشخص شود. مهمترین پارامترهای مؤثر عبارتاند از:
- نوع بار واردشده به بیرینگ
- مقدار بار شعاعی و محوری
- سرعت دوران شفت
- قطر شفت و فضای نصب
- دمای کاری
- میزان ناهممحوری شفت و هوزینگ
- شرایط محیطی و میزان آلودگی
- نوع و روش روانکاری
- لقی داخلی مورد نیاز
- عمر مورد انتظار بیرینگ
- میزان ارتعاش و ضربه
- روش نصب و دمونتاژ
- شرایط آببندی
بنابراین انتخاب بیرینگ مناسب باید بر اساس کاربرد و شرایط عملیاتی تجهیز انجام شود، نه صرفاً بر اساس شماره یا اندازه بیرینگ.
۱. ابتدا نوع بار را مشخص کنید
اولین سؤال در انتخاب بیرینگ این است که بیرینگ قرار است چه نوع باری را تحمل کند. بارهای وارد بر بیرینگ معمولاً به سه گروه اصلی تقسیم میشوند:
بار شعاعی (Radial Load)
بار شعاعی عمود بر محور شفت وارد میشود. این نوع بار در بسیاری از ماشینآلات صنعتی وجود دارد. برای بارهای شعاعی، بسته به مقدار بار و سرعت، میتوان از انواع مختلفی مانند:
- Deep Groove Ball Bearing
- Cylindrical Roller Bearing
- Spherical Roller Bearing
- Needle Roller Bearing
استفاده کرد.
در شرایطی که بار شعاعی سنگین باشد، رولبرینگهای استوانهای و رولبرینگهای بشکهای معمولاً ظرفیت باربری بالاتری نسبت به بسیاری از بلبرینگهای هماندازه دارند.
بار محوری یا تراست (Axial Load)
بار محوری در راستای محور شفت وارد میشود. در این شرایط، استفاده از بیرینگهای مخصوص بار محوری مانند:
- Thrust Ball Bearing
- Cylindrical Roller Thrust Bearing
- Spherical Roller Thrust Bearing
میتواند مناسب باشد.
برای بارهای محوری سنگین، انتخاب بیرینگ باید با توجه به مقدار بار، سرعت و شرایط نصب انجام شود.
بار ترکیبی (Combined Load)
در بسیاری از تجهیزات صنعتی، بیرینگ همزمان تحت بار شعاعی و محوری قرار دارد.
برای چنین کاربردهایی، نوع بیرینگ باید توانایی تحمل هر دو مؤلفه بار را داشته باشد. رولبرینگ مخروطی و برخی انواع بلبرینگهای تماس زاویهای از گزینههای شناختهشده برای بارهای ترکیبی هستند.
نکته مهم: مقدار و جهت بار باید تا حد امکان دقیق مشخص شود؛ زیرا انتخاب نادرست بیرینگ در برابر بار واقعی میتواند باعث کاهش شدید عمر کاری آن شود.
۲. سرعت دوران را بررسی کنید
سرعت دوران یکی دیگر از پارامترهای مهم در انتخاب بیرینگ است.
دو بیرینگ با ابعاد مشابه ممکن است به دلیل تفاوت در طراحی داخلی، قفسه، روانکاری و نوع عناصر غلتشی، عملکرد متفاوتی در سرعتهای بالا داشته باشند.
بنابراین هنگام انتخاب بیرینگ باید موارد زیر مشخص شود:
- سرعت معمول شفت بر حسب RPM
- حداکثر سرعت کاری
- مدت زمان کارکرد در سرعت بالا
- روش روانکاری
- دمای ایجادشده در حین کار
در کاربردهای سرعت بالا، فقط ظرفیت باربری بیرینگ ملاک نیست و اصطکاک، تولید حرارت، نوع قفسه و شرایط روانکاری نیز اهمیت پیدا میکنند.
۳. ظرفیت باربری بیرینگ را بررسی کنید
هر بیرینگ دارای ظرفیتهای باربری مشخصی است که در کاتالوگ تولیدکننده ارائه میشود. دو پارامتر مهم عبارتاند از:
ظرفیت بار دینامیکی (Dynamic Load Rating - C)
ظرفیت بار دینامیکی در محاسبات عمر خستگی بیرینگ مورد استفاده قرار میگیرد.
هرچه بار واقعی واردشده به بیرینگ نسبت به ظرفیت باربری آن بیشتر باشد، عمر محاسباتی بیرینگ کاهش پیدا میکند.
ظرفیت بار استاتیکی (Static Load Rating - C0)
ظرفیت بار استاتیکی برای بررسی شرایطی مانند:
- توقف تجهیز تحت بار
- سرعتهای بسیار پایین
- بارهای ضربهای
- بارهای سنگین کوتاهمدت
اهمیت دارد.
بنابراین در تجهیزات سنگین، بررسی همزمان ظرفیت دینامیکی و استاتیکی ضروری است.
۴. قطر شفت و ابعاد محل نصب را مشخص کنید
یکی از اولین محدودیتهای فیزیکی هنگام انتخاب بیرینگ، قطر شفت است. اما انتخاب بیرینگ فقط با مشخص کردن قطر داخلی تمام نمیشود. باید ابعاد زیر نیز بررسی شوند:
- قطر داخلی (d)
- قطر خارجی (D)
- عرض بیرینگ (B)
- فضای شعاعی موجود
- فضای محوری موجود
- ابعاد هوزینگ
- نوع نشیمنگاه
گاهی امکان استفاده از یک بیرینگ با ظرفیت بالاتر وجود ندارد، زیرا فضای نصب اجازه افزایش قطر خارجی یا عرض بیرینگ را نمیدهد.به همین دلیل باید ابعاد نصب قبل از انتخاب نهایی بیرینگ بررسی شوند.
۵. میزان ناهممحوری را در نظر بگیرید
در بسیاری از ماشینآلات صنعتی، محور شفت و هوزینگ کاملاً همراستا نیستند. این وضعیت میتواند به دلیل موارد زیر ایجاد شود:
- خطای نصب
- تغییر شکل شفت
- خمش شفت
- تغییر شکل هوزینگ
- انبساط حرارتی
- خطای ساخت
- شرایط کاری تجهیز
اگر احتمال ناهممحوری وجود داشته باشد، انتخاب بیرینگ باید با توجه به قابلیت آن برای جبران این شرایط انجام شود.
Spherical Roller Bearing
رولبرینگ بشکهای یکی از گزینههای مهم برای کاربردهایی است که علاوه بر بارهای سنگین، احتمال ناهممحوری نیز وجود دارد. این نوع بیرینگ در تجهیزات صنعتی سنگین مانند:
- ماشینآلات فولاد
- تجهیزات سیمان
- نوار نقاله
- سنگشکنها
- گیربکسها
- ماشینآلات معدنی
کاربرد گستردهای دارد.
۶. دمای کاری را بررسی کنید
دمای محیط و دمای واقعی کارکرد بیرینگ میتواند تأثیر زیادی بر عملکرد آن داشته باشد. در هنگام انتخاب باید مشخص شود:
- حداقل دمای کاری چقدر است؟
- حداکثر دمای کاری چقدر است؟
- آیا دما ثابت است یا متغیر؟
- آیا حرارت از شفت منتقل میشود؟
- آیا بیرینگ در معرض منبع حرارتی خارجی قرار دارد؟
در دماهای بالا، انتخاب نوع بیرینگ، لقی داخلی، روانکار، آببند و حتی عملیات حرارتی اجزای بیرینگ ممکن است اهمیت بیشتری پیدا کند.
بنابراین برای تجهیزاتی مانند خطوط نورد فولاد، کورهها، تجهیزات سیمان و ماشینآلاتی که در دمای بالا کار میکنند، انتخاب بیرینگ باید با توجه ویژه به شرایط حرارتی انجام شود.
۷. لقی داخلی بیرینگ را درست انتخاب کنید
لقی داخلی به فضای آزاد بین اجزای داخلی بیرینگ قبل از نصب گفته میشود. یکی از کلاسهای شناختهشده لقی داخلی، C3 است که نسبت به لقی نرمال، لقی داخلی بیشتری دارد.
انتخاب لقی مناسب به عواملی مانند:
- دمای کاری
- نوع نصب
- میزان تداخل شفت و رینگ داخلی
- سرعت دوران
- شرایط حرارتی
وابسته است.
در بسیاری از تجهیزات صنعتی که دمای کاری بالاتر یا تداخل نصب بیشتری دارند، ممکن است لقی C3 یا کلاسهای دیگر مورد نیاز باشد؛ اما نباید صرفاً بر اساس عادت یا تجربه قبلی، C3 انتخاب شود.
لقی مناسب باید بر اساس شرایط واقعی نصب و کارکرد تعیین شود.
۸. شرایط روانکاری را بررسی کنید
روانکاری صحیح نقش مهمی در عملکرد و عمر بیرینگ دارد. دو روش اصلی روانکاری عبارتاند از:
روانکاری با گریس
گریس برای بسیاری از تجهیزات صنعتی انتخاب رایجی است و مزایایی مانند سادگی استفاده و نیاز کمتر به سیستم روانکاری مداوم دارد.
روانکاری با روغن
در کاربردهایی که سرعت بالا، دمای بالا یا شرایط خاص حرارتی وجود دارد، روغن میتواند گزینه مناسبتری باشد. هنگام انتخاب روانکار باید مواردی مانند:
- ویسکوزیته
- دمای کاری
- سرعت دوران
- بار
- آلودگی
- وجود آب یا رطوبت
- نوع بیرینگ
در نظر گرفته شود.
انتخاب بیرینگ بدون توجه به شرایط روانکاری میتواند باعث افزایش اصطکاک، حرارت، سایش و کاهش عمر کاری شود.
۹. شرایط محیطی را فراموش نکنید
محیط کاری تجهیز نیز در انتخاب بیرینگ اهمیت زیادی دارد. برای مثال بیرینگ مورد استفاده در یک الکتروموتور تمیز، شرایط متفاوتی با بیرینگ مورد استفاده در یک کارخانه سیمان دارد.
در محیطهای صنعتی ممکن است بیرینگ در معرض:
- گردوغبار
- ذرات فلزی
- آب
- رطوبت
- مواد شیمیایی
- دمای بالا
- لرزش
- ضربه
قرار داشته باشد.
در چنین شرایطی باید علاوه بر انتخاب نوع مناسب بیرینگ، موضوع آببندی، روانکاری و روش نگهداری نیز بررسی شود.
انواع بیرینگ و کاربرد هرکدام
پس از مشخص شدن شرایط کاری، باید نوع مناسب بیرینگ انتخاب شود. در ادامه، چند نوع پرکاربرد بیرینگ صنعتی را بررسی میکنیم.
بلبرینگ شیار عمیق (Deep Groove Ball Bearing)
بلبرینگ شیار عمیق یکی از پرکاربردترین انواع بلبرینگ است. این نوع بیرینگ معمولاً برای:
- بارهای شعاعی
- بارهای محوری متوسط
- سرعتهای نسبتاً بالا
- الکتروموتورها
- پمپها
- فنها
- گیربکسها
استفاده میشود. اگر کاربرد شما نیاز به سرعت مناسب و تحمل همزمان بار شعاعی و مقدار مشخصی بار محوری دارد، Deep Groove Ball Bearing میتواند یکی از گزینههای اولیه باشد.
رولبرینگ استوانهای (Cylindrical Roller Bearing)
رولبرینگ استوانهای برای کاربردهایی که ظرفیت تحمل بار شعاعی بالا اهمیت دارد، گزینهای مهم است. این بیرینگ در صنایع سنگین مانند:
- فولاد
- نورد
- سیمان
- معدن
- گیربکسهای صنعتی
- ماشینآلات سنگین
کاربرد دارد. طراحیهای مختلف رولبرینگ استوانهای مانند NU، NJ و NUP رفتار متفاوتی در برابر جابهجایی محوری دارند؛ بنابراین انتخاب طرح مناسب باید بر اساس آرایش شفت و شرایط بارگذاری انجام شود.
رولبرینگ بشکهای (Spherical Roller Bearing)
رولبرینگ بشکهای برای بارهای شعاعی سنگین و شرایطی که احتمال ناهممحوری وجود دارد، بسیار کاربردی است. این نوع بیرینگ در تجهیزات سنگین مانند:
- نوار نقاله
- سنگشکن
- آسیاب
- تجهیزات فولاد
- تجهیزات سیمان
- ماشینآلات معدنی
استفاده میشود. در شرایطی که بار سنگین و ناهممحوری همزمان وجود داشته باشد، Spherical Roller Bearing میتواند گزینه بسیار مناسبی باشد.
رولبرینگ مخروطی (Tapered Roller Bearing)
رولبرینگ مخروطی برای تحمل بارهای ترکیبی شعاعی و محوری طراحی شده است. از کاربردهای آن میتوان به:
- گیربکسها
- چرخ و محور
- تجهیزات انتقال قدرت
- ماشینآلات صنعتی
- تجهیزات نورد
اشاره کرد. در انتخاب رولبرینگ مخروطی باید مقدار و جهت بار محوری و شعاعی بهطور دقیق بررسی شود.
بلبرینگ کفگرد و رولبرینگ کفگرد (Thrust Bearing)
هنگامی که بار اصلی واردشده در راستای محور شفت باشد، بیرینگهای کفگرد میتوانند گزینه مناسبتری باشند. بیرینگهای کفگرد در انواع مختلفی از جمله:
- Thrust Ball Bearing
- Cylindrical Roller Thrust Bearing
- Spherical Roller Thrust Bearing
تولید میشوند. انتخاب بین این انواع به مقدار بار، سرعت، شرایط نصب و وجود یا عدم وجود بار شعاعی بستگی دارد.
بلبرینگ خودتنظیم (Self-Aligning Ball Bearing)
بلبرینگ خودتنظیم برای کاربردهایی طراحی شده که احتمال خطای هممحوری بین شفت و هوزینگ وجود دارد. این نوع بیرینگ در کاربردهایی مانند:
- ماشینآلات کشاورزی
- نوار نقاله
- تجهیزات انتقال مواد
- ماشینآلات صنعتی
قابل استفاده است.
| شرایط کاری | گزینه مناسب تر |
|---|---|
| بار شعاعی و سرعت بالا | Deep Groove Ball Bearing |
| بار شعاعی سنگین | Cylindrical Roller Bearing |
| بار شعاعی سنگین+ناهم محوری | Spherical Roller Bearing |
| بار شعاعی و محوری ترکیبی | Tapered Roller Bearing |
| بار محوری | Thrust Bearing |
| ناهممحوری شفت و هوزینگ با بارهای مناسب | Self-Aligning Ball Bearing |
| بار محوری بسیار سنگین | Spherical Roller Thrust Bearing |
این جدول یک راهنمای اولیه است و انتخاب نهایی باید بر اساس محاسبات بار، سرعت، عمر، ابعاد و شرایط واقعی تجهیز انجام شود.
آیا فقط بر اساس قطر شفت میتوان بیرینگ انتخاب کرد؟
خیر. این یکی از رایجترین اشتباهات در انتخاب بیرینگ است. ممکن است چند بیرینگ دارای قطر داخلی یکسان باشند، اما از نظر:
- ظرفیت باربری
- سرعت مجاز
- نوع بار
- قابلیت تحمل ناهممحوری
- ابعاد خارجی
- عرض
- لقی داخلی
- نوع قفسه
- نوع آببندی
با یکدیگر تفاوت داشته باشند. بنابراین عبارتهایی مانند «شفت 100 میلیمتر است، پس هر بیرینگ با سوراخ 100 مناسب است» از نظر فنی صحیح نیست.
اشتباهات رایج هنگام انتخاب بیرینگ صنعتی
۱. انتخاب فقط بر اساس قیمت
ارزانتر بودن بیرینگ لزوماً به معنای اقتصادیتر بودن آن نیست.
اگر یک بیرینگ ارزانتر باعث توقف زودهنگام دستگاه شود، هزینه توقف تولید، تعمیرات و تعویض میتواند چندین برابر اختلاف قیمت بیرینگ باشد.
۲. انتخاب فقط بر اساس ابعاد
ابعاد مهم هستند، اما به تنهایی کافی نیستند.
۳. نادیده گرفتن بار محوری
در بسیاری از تجهیزات، بار محوری کمتر از بار شعاعی است اما همچنان میتواند برای انتخاب نوع بیرینگ تعیینکننده باشد.
۴. استفاده از لقی نامناسب
انتخاب C3 یا هر کلاس لقی دیگر بدون بررسی شرایط نصب و دمای کاری میتواند باعث عملکرد نامناسب بیرینگ شود.
۵. بیتوجهی به روانکاری
حتی بهترین بیرینگ نیز در صورت روانکاری نامناسب میتواند دچار خرابی زودهنگام شود.
۶. انتخاب بدون توجه به شرایط محیطی
گردوغبار، رطوبت، حرارت و آلودگی میتوانند عمر بیرینگ را بهشدت تحت تأثیر قرار دهند.
برای انتخاب بیرینگ مناسب ZWZ چه اطلاعاتی لازم است؟
اگر قصد انتخاب یا جایگزینی بیرینگ برای یک تجهیز صنعتی را دارید، بهتر است اطلاعات زیر را در اختیار کارشناس فنی قرار دهید:
- شماره یا کد بیرینگ فعلی
- قطر شفت
- قطر خارجی محل نصب
- عرض بیرینگ
- سرعت دوران بر حسب RPM
- بار شعاعی
- بار محوری
- دمای کاری
- نوع روانکاری
- شرایط محیطی
- نوع دستگاه
- ساعت کارکرد روزانه
- وجود یا عدم وجود ضربه و لرزش
- میزان ناهممحوری
- اطلاعات مربوط به بیرینگ قبلی
هرچه اطلاعات دقیقتر باشد، انتخاب بیرینگ مناسب نیز با اطمینان بیشتری انجام خواهد شد.
انتخاب بیرینگ برای صنایع سنگین
در صنایعی مانند فولاد، سیمان، معدن و نیروگاه، شرایط کاری بیرینگ معمولاً دشوارتر از تجهیزات سبک است. در این صنایع عواملی مانند:
- بارهای سنگین
- ضربه
- دمای بالا
- گردوغبار
- سرعتهای متغیر
- ارتعاش
- ساعات کارکرد طولانی
اهمیت زیادی دارند.
به همین دلیل انتخاب بیرینگ صنعتی برای این تجهیزات باید بر اساس اطلاعات واقعی دستگاه و مشخصات فنی بیرینگ انجام شود.
شرکت ZWZ طیف گستردهای از بیرینگهای صنعتی را برای کاربردهای مختلف تولید میکند و انتخاب مدل مناسب باید بر اساس شرایط عملیاتی هر تجهیز انجام شود.
چرا انتخاب صحیح بیرینگ اهمیت دارد؟
انتخاب درست بیرینگ میتواند به:
- افزایش عمر تجهیزات
- کاهش توقفات تولید
- کاهش هزینه تعمیرات
- کاهش مصرف روانکار
- کاهش ارتعاش
- افزایش قابلیت اطمینان ماشینآلات
- کاهش هزینههای نگهداری
کمک کند.
در مقابل، انتخاب نادرست ممکن است باعث خرابی زودهنگام، افزایش دما، ارتعاش، آسیب به شفت و هوزینگ و توقف خط تولید شود.
سوالات متداول درباره انتخاب بیرینگ
چگونه بیرینگ مناسب را انتخاب کنیم؟
برای انتخاب بیرینگ مناسب ابتدا باید نوع و مقدار بار، سرعت دوران، قطر شفت، فضای نصب، دمای کاری، شرایط روانکاری و میزان ناهممحوری مشخص شود. سپس بر اساس این اطلاعات نوع و سایز بیرینگ انتخاب میشود.
آیا قطر شفت برای انتخاب بیرینگ کافی است؟
خیر. قطر شفت تنها یکی از پارامترهای انتخاب بیرینگ است. ظرفیت باربری، سرعت، نوع بار، ابعاد بیرینگ، لقی و شرایط کاری نیز باید بررسی شوند.
برای بار شعاعی سنگین چه بیرینگی مناسب است؟
بسته به شرایط کاری، رولبرینگ استوانهای و رولبرینگ بشکهای از گزینههای مهم برای بارهای شعاعی سنگین هستند.
برای بار ترکیبی شعاعی و محوری چه بیرینگی مناسب است؟
رولبرینگ مخروطی یکی از گزینههای متداول برای تحمل بارهای ترکیبی شعاعی و محوری است؛ البته انتخاب نهایی به مقدار و جهت بار و سایر شرایط کاری بستگی دارد.
C3 در بیرینگ به چه معناست؟
C3 یک کلاس لقی داخلی است که نشاندهنده لقی بیشتر نسبت به لقی نرمال است. استفاده از C3 باید بر اساس شرایط نصب، دمای کاری و شرایط عملکرد بیرینگ تعیین شود.
آیا ZWZ بیرینگهای صنعتی تولید میکند؟
بله. ZWZ طیف گستردهای از بیرینگهای صنعتی از جمله بلبرینگها و انواع رولبرینگها را تولید میکند. انتخاب مدل مناسب باید بر اساس کاربرد و مشخصات فنی تجهیز انجام شود.
